axes-previewer：在 ENU 参考坐标系下预览物体坐标轴方向的 Python 小工具

最近在 GitHub 上开源了一个小项目 axes-previewer，用来在三维场景里预览 ENU（East–North–Up） 参考系下、符合右手定则的物体坐标轴方向。写文档、做教学演示，或者只是想在脑子里把「前右上」和「东北天」对齐时，有一个可交互、可导图的视图会省事很多，于是做了这个工具。

怎么用 #

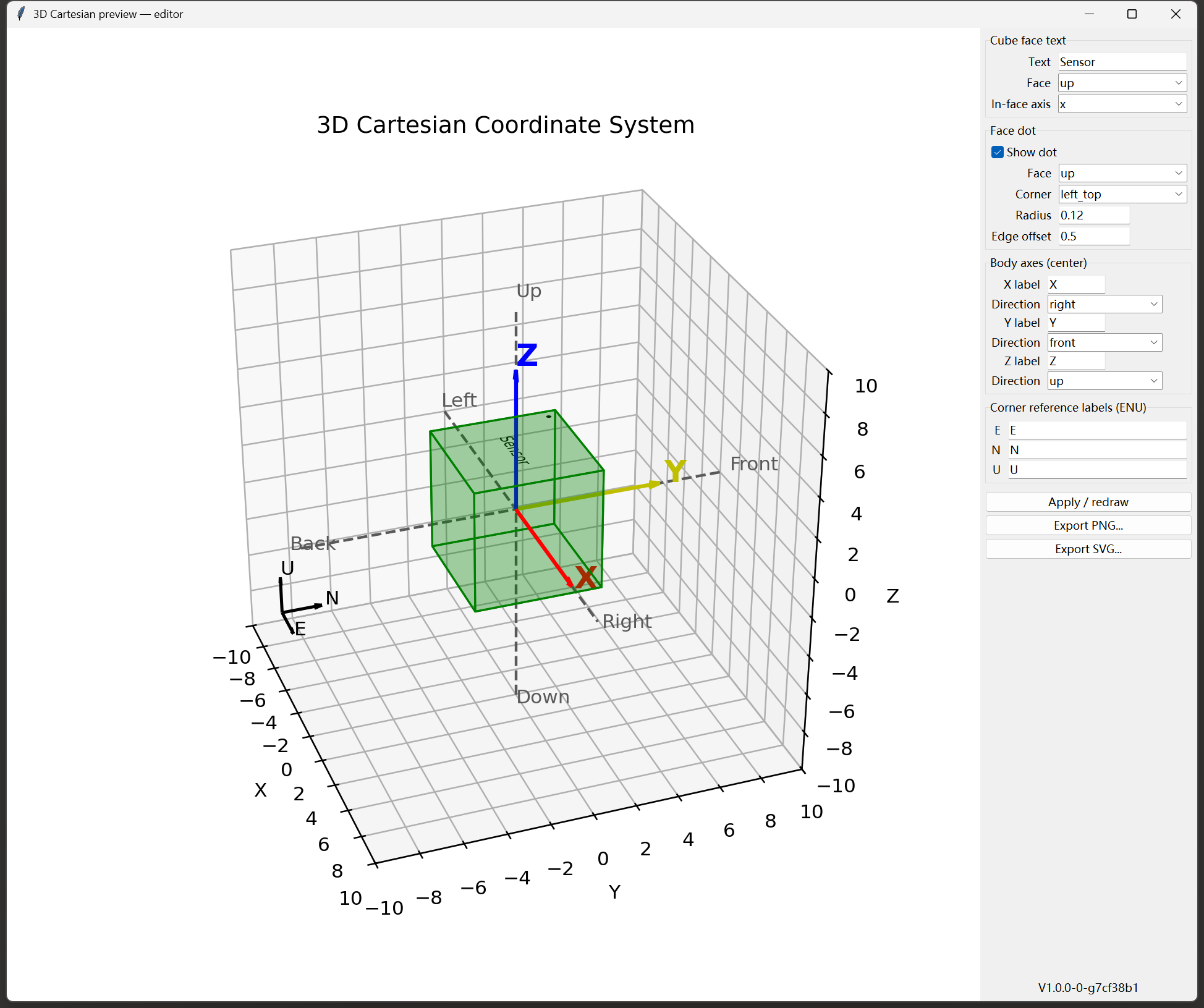

Windows 用户可以直接从 Releases 下载预编译可执行文件运行。界面大致是左侧三维预览、右侧参数面板，改完后点 Apply 刷新；也可导出 PNG / SVG：

程序会画出一个带网格与刻度的三维空间，并叠加几层信息：

背景六个方位标注：up / down / front / back / left / right
角落里的 ENU 参考轴（E / N / U），与空间语义对照
原点处半透明立方体上的 X / Y / Z 轴箭头，约束为右手系
立方体某个面上的文字（物体名称、正面朝向等，可配置）
某个面上的黑色圆点，用来示意芯片 Pin1 一类标记（可配置面与角位）

ENU 与常见「前后左右上下」的对应关系在仓库 README 里用表格写得很清楚，核心对应是：前→北、右→东、上→天 等，便于和导航、地理或传感器文档里的说法对齐。

实现上的一点设计 #

代码主体在 cartesian_3d.py，逻辑上可以分成三块：

空间网格与六方位背景轴——整体参照，由 view_config_t 等配置驱动视角与网格等。
角落 ENU 参考轴——由 corner_axes_config_t 控制长度、偏移、标签等。
中间立方体——面文字、Pin1 圆点、X/Y/Z 轴方向等，集中在 center_object_config_t。

这些配置都是 @dataclass(frozen=True)，其中 axis_directions 会通过 _validate_and_get_axis_vectors() 校验：三个方向互不重复，且满足 X × Y = Z 的右手系；不合法会直接抛 ValueError，避免「画出来看似合理、实际违反约定」的静默错误。

更细的字段说明（例如 face_text_axis 与 face_name 的合法组合、圆点 face_dot_corner 等）都写在仓库 README 里，这里不再重复。

建议在 Linux 环境下，按照 README 中的说明进行开发。

小结与链接 #

若你也在折腾 IMU、相机、芯片封装方向或任何要把「物体坐标」和「ENU / 东南西北」对齐的场景，欢迎试用。
